Løftesystem til præfabrikeret beton

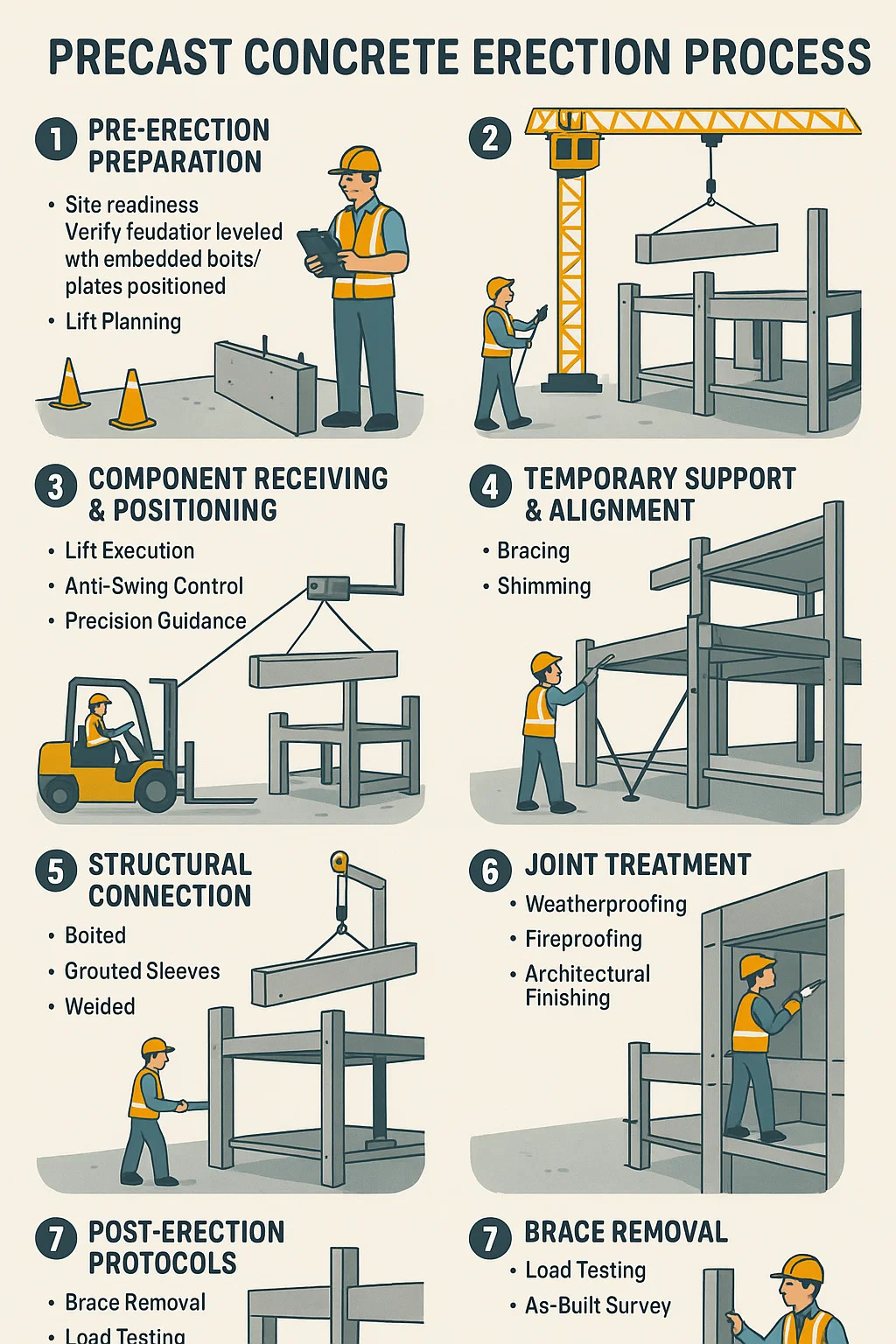

Præfabrikeret betonmonteringsproces
1. Forberedelse før erektion
Beredskab på stedet: Kontroller, at fundamenterne er nivelleret med indlejrede bolte/plader placeret korrekt.
Elevatorplanlægning: Rækkefølge komponentinstallation (f.eks. søjler → bjælker → plader).
Sikkerhedszoneinddeling: Afspærringsområder under krandrift; tildele signalgivere.
2. Komponentmodtagelse og -positionering
Laydown Staging: Placer enheder nær installationssteder ved hjælp af gaffeltrucks/lastbiler.
Opsætning af rigning: Fastgør slynger til løfteindsatser, der er støbt ind i de færdigstøbte elementer.
Kranvalg: Installer tårn- eller mobilkraner, der matcher kravene til vægt/radius.
3. Løft & manøvrering
Løfteudførelse: Løft enheder lodret for at fjerne forhindringer, og sving derefter på plads.
Anti-sving kontrol: Brug tag lines til at stabilisere elementer under vind eller bevægelse.
Præcisionsvejledning: Signalgivere dirigerer kranførere via radio; lasere bekræfter justering.
4. Midlertidig support og tilpasning
Afstivning: Installer justerbare stålstøtter for at holde vægge/søjler i lod.
Shimming: Indsæt stål- eller polymershims ved lejer for at opnå designforhøjelse.
Tolerancekontrol: Bekræft positionering inden for ±3 mm ved hjælp af opmålingsinstrumenter.
5. Strukturel forbindelse
| Tilslutningstype | Metode | Formål |
|---|---|---|
| Boltet | Spænd højstyrkebolte gennem stålplader | Øjeblikkelig belastningsoverførsel |
| Fugede ærmer | Sprøjt cementmørtel ind i armeringshylstre | Skaber monolitisk styrke |
| Svejset | Svejs indstøbte plader eller armeringsjernshaler | Permanent seismisk modstand |
| Mekaniske koblinger | Gevind armeringsjernsforbindelser | Hurtige kolonne-til-kolonne-sammenføjninger |
6. Ledbehandling
Vejrbestandighed: Installer støttestænger silikoneforsegling i panelsamlinger.
Brandsikring: Pak mineraluld ved gulv-til-væg mellemrum for brandklassificering.
Arkitektonisk efterbehandling: Påfør farve-matchedural finish: Påfør farvetilpasset fugemasse eller mørtel på udsatte samlinger.
7. Post-erektionsprotokoller
Afmontering af bøjler: Afmonter kun midlertidige støtter, når forbindelserne har fået fuld styrke.
Belastningstestning: Bekræft strukturel integritet (påfør f.eks. testbelastninger på bjælker).
As-Built Survey: Dokumenter endelige positioner for facility management records.
