Hvad er præfabrikerede betonkonstruktioner, og hvorfor de dominerer moderne byggeri
Præfabrikerede betonkonstruktioner er bygningskomponenter - vægge, bjælker, søjler, plader og mere - fremstillet under kontrollerede fabriksforhold, før de transporteres og samles på stedet. Resultatet er en byggemetode, der konsekvent udkonkurrerer traditionel pladsstøbt beton med hensyn til hastighed, kvalitet og omkostningsforudsigelighed. Over 60 % af store infrastrukturprojekter i Europa og Nordamerika specificerer nu præfabrikeret beton som det primære strukturelle system , og det tal fortsætter med at stige, efterhånden som projektets tidslinjer krymper og lønomkostningerne stiger.
Grunden til, at præfabrikerede betonkonstruktioner er blevet rygraden i varehuse, parkeringshuse, broer, stadioner og beboelsesbygninger i flere etager er ligetil: Når beton hærder på en fabrik under præcis temperatur- og fugtighedskontrol, når dens trykstyrke rutinemæssigt 5.000 til 8.000 psi — et godt stykke over de 3.000 til 4.000 psi, der er typiske for feltstøbt beton. Hvert element, der holder disse komponenter på plads, hver indstøbningsplade, ankerbolt, løkkeindsats og løfteanordning, falder ind under den brede kategori af præfabrikeret betontilbehør, og valget af det rigtige tilbehør er lige så vigtigt som selve blandingsdesignet.
Key Takeaway: Fabriksproduceret = strammere tolerancer, hurtigere tidsplaner, stærkere endelig struktur.
Hvordan præfabrikerede betonkonstruktioner fremstilles
Produktionen af præfabrikerede betonkonstruktioner følger en disciplineret sekvens, der eliminerer de fleste af de variabler, der plager stedstøbt beton. Forståelse af hvert trin tydeliggør, hvorfor metoden giver så konsistente resultater, og hvorfor valget af præfabrikerede betontilbehør på designstadiet - ikke under konstruktionen - er ikke til forhandling.
Fase 1 — Formforberedelse og forstærkningsplacering
Stålformer, ofte bearbejdet til tolerancer på ±1/16 tomme, renses, olieres og samles. Armeringsstålbure er præfabrikerede og sat inde. På dette stadium, alt indlejret præfabrikerede betontilbehør — løfteankre, tilslutningsindsatser, elektriske ledningsbøsninger og strukturelle svejseplader — er placeret og fastgjort før beton udstøbes. Enhver genstand, der skal være i det færdige element, skal placeres nu; at tilføje det efterfølgende kræver udboring eller skæring, hvilket skader den strukturelle integritet.
Fase 2 — Betondosering og placering
Betonblandingsdesign til præfabrikerede anlæg bruger typisk et vand-til-cement-forhold på 0,35 til 0,45 - betydeligt lavere end markblandinger - for at opnå høj tidlig styrke. Interne vibrationer konsoliderer betonen omkring armeringsjernsholderen og indlejret tilbehør. Nogle anlæg anvender udvendig bordvibration til tynde arkitektoniske paneler for at eliminere hulrum i overfladen uden interne vibratorer, der kan forskyde tyndt dækkende beton.
Trin 3 - Hærdning
Præfabrikerede anlæg bruger damphærdning, varmehærdning eller accelererede fugttilbageholdelsestæpper for at nå 70 % af designstyrken inden for 18 til 24 timer . Denne hurtige styrkeforøgelse er det, der gør det muligt at fjerne elementer fra formen og stables i gården inden for et enkelt produktionsskift - en cyklus umulig med støbt beton, der tager 28 dage at nå fuld designstyrke under omgivende forhold.
Trin 4 — Kvalitetskontrol, efterbehandling og gårdopbevaring
Inden et element forlader støbebedet, bekræfter dimensionskontrol, overfladeinspektioner og hardwareaudits, at alt præfabrikeret betontilbehør er til stede, korrekt placeret og ubeskadiget. Elementer opbevares derefter på tømmergrave i gården, organiseret efter leveringssekvens, mens de venter på transport- og opstillingsvinduet.
Hovedtyper af præfabrikerede betonelementer og deres anvendelser
Præfabrikerede betonkonstruktioner omfatter en bred familie af elementtyper, som hver er konstrueret til en specifik strukturel rolle. Nedenfor er en oversigt over de mest almindelige kategorier, de bygninger og infrastruktur, de betjener, og de typiske spændvidder eller belastningsklasser.
Dobbelt-Tee plader
Anvendes til parkeringskonstruktioner og lagergulve. Standard spændvidder på 40 til 80 fod med dybder på 24 til 34 tommer. Belastningskapacitet typisk 40 til 100 psf overlejret live belastning.
Hule-kerne planker
Arbejdshesten i bolig- og kontorgulvsystemer. Standardbredder på 4 og 8 fod, dybder fra 6 til 16 tommer, spændvidder på 20 til 50 fod. Hulrum reducerer egenbelastningen, samtidig med at den strukturelle dybde bevares.
Præfabrikerede søjler og bjælker
Rektangulære og L-formede søjler fra 12×12 til 24×24 tommer. Inverterede tee-bjælker, rektangulære bjælker og spandrel-bjælker danner momentrammen eller et enkelt understøttet tyngdekraftssystem.
Præfabrikerede vægpaneler
Solid, isoleret sandwich og arkitektoniske paneler fra 5 til 12 tommer tykke. Anvendes som bærende skærevægge eller ikke-strukturel beklædning. Opnår R-værdier på 20 til 30 med skumisoleringskerner.
Brodragere
AASHTO I-dragere og bulb-T-dragere til motorvejsbroer. Spænder fra 60 til 160 fod. Højtydende betonblandinger på 8.000 til 12.000 psi er standard til broanvendelser med lang spændvidde.
Præfabrikerede trapper og reposer
Komplette trappegange støbt som enkelte enheder med integrerede reposer. Eliminerer kompleks forskalling og reducerer trappeinstallation fra dage til timer ved brug af kun en kran og præfabrikeret betontilbehør til tilslutning.
Præfabrikeret betontilbehør: Hardwaren, der gør konstruktioner mulige
Uanset hvor præcist et betonelement er designet og støbt, er det det præfabrikerede betontilbehør, der er indlejret i det, der bestemmer, hvordan elementet kan løftes, transporteres, forbindes og integreres i en komplet struktur. Præfabrikeret betontilbehør spænder over en bred vifte af hardwaretyper, og hver kategori har specifikke belastningsklassificeringer, installationskrav og kompatibilitetsovervejelser.
| Tilbehørskategori | Funktion | Typisk arbejdsbelastning | Materiale |
|---|---|---|---|
| Løfteankre (ferrule, løkke, spole) | Midlertidige løft under stripping og rejsning | 1 til 60 tons pr. anker | Duktilt jern, smedet stål |
| Indstøbningsplader og svejseplader | Permanente strukturelle forbindelser mellem elementer | 10 til 200 kip per tallerken | A36 / A572 stål, varmgalvaniseret eller rustfrit |
| Coil Stænger og Coil Bolte | Feltjusterbare tilslutninger, beklædningsfastgørelse | 5 til 30 kip per stang | Forzinket eller rustfrit stål |
| Lejepuder | Belastningsoverførsel og toleranceabsorption ved lejesæder | Trykspænding 800 til 1.500 psi | Neopren, HDPE, fiberforstærket elastomer |
| Sløjfeindsatser og Flared Cone Inserts | Ankerpunkter til sekundære fastgørelser, facadebeslag | 500 lbs til 5 tons | Smidbart jern, ståltråd |
| Forspændingsstreng og efterspændingsbeslag | Forkomprimering af beton for at modvirke bøjningsspændinger | 270 ksi streng, jacket til 70–75 % af UTS | Grade 270 lav-afslapning streng |
Løfteankre: Dimensionering og sikkerhedsfaktorer
Løfteankre er blandt de mest undersøgte af alt præfabrikeret betontilbehør, fordi en fejl under afisolering eller montering er umiddelbart katastrofal. Arbejdsbelastningsgrænsen (WLL) for ethvert løfteanker skal tage højde for den dynamiske slagfaktor under kranplukning - typisk en minimumssikkerhedsfaktor på 4:1 anvendt på betonudbruds- og ståltrækbrudstilstande. For et 20-tons præfabrikeret vægpanel betyder det, at ankersystemet skal være designet til en minimumsbelastning på 80 tons, ikke kun den statiske panelvægt. Rigningsvinklen reducerer også kapaciteten: en 60-graders slyngevinkel fra lodret reducerer den tilladte belastning pr. ben til ca. 87% af den nominelle lodrette kapacitet, mens en 30-graders vinkel falder den til 50%.
Indlejringsplader: Forbindelsesfilosofi i præfabrikerede rammer
Strukturelle forbindelser mellem præfabrikerede betonelementer er næsten udelukkende afhængige af indstøbningsplader, der er svejset til armeringsankre eller nelson-bolte. Designet af disse plader følger AISC- og PCI-retningslinjer, med særlig opmærksomhed på spændingsforbindelser og forskydningsfriktion ved grænsefladeplaner. En korrekt designet svejsepladeforbindelse i en præfabrikeret parkeringskonstruktion kan overføre 150 forskydninger hen over en bjælke-søjlesamling med en plade så lille som 8×8 tommer – forudsat at shim-stakken, fugelommen og feltsvejsningen udføres efter specifikationen. Galvanisering af disse plader til ASTM A123 (minimum 3,9 oz/ft²) tilføjer målbar korrosionslevetid i udsatte eller marine miljøer.
Lejepuder: Tolerancer og langtidsydelse
Hver præfabrikeret bjælke, dobbelt-T-stykke og hulkerneplanke hviler på en lejepude, der samtidigt overfører lodret belastning og optager de termiske og krympende bevægelser, der opstår i løbet af konstruktionens levetid. Neoprenpuder med en hårdhed på 50 til 60 er det mest almindelige valg med standarddimensioner på 4×6 tommer til 8×12 tommer og tykkelser på 3/8 til 3/4 tommer. PCI Design Handbook-tabeller viser, at en 6×9 tommer, 1/2-tommer neoprenpude kan rumme op til 0,5 tommer vandret bevægelse samtidig med at tilstrækkelig kompressionsstivhed opretholdes. HDPE-puder er i stigende grad specificeret til broapplikationer, hvor lav friktion er nødvendig for at tillade termisk ekspansion uden begrænsningskræfter, der opbygges i overbygningen.
Strukturelle forbindelser i præfabrikerede betonkonstruktioner
Forbindelsessystemet er, hvor præfabrikerede betonkonstruktioner enten fungerer eller fejler. I modsætning til stålrammer, hvor forbindelser er lavet med bolte og svejsninger i fri luft, involverer præfabrikerede betonforbindelser ofte begrænsede rum, fugelommer og indstøbt hardware, der ikke kan inspiceres efter fugning. At få forbindelsen rigtig første gang er derfor ikke til forhandling.
Tre brede filosofier styrer præfabrikeret forbindelsesdesign:
- Simpelthen understøttede tyngdekraftsystemer — bjælker hviler på konsoller eller hovedbogsvinkler og overfører kun lodret belastning. Enkel, hurtig at opstille og tolerant over for differentieret afregning. Anvendes i langt de fleste en-etagers industribygninger og parkeringskonstruktioner.
- Moment-resistente rammer — søjle-til-søjle- og bjælke-til-søjle-forbindelser gøres momentbestandige gennem efterspænding, fugede armeringsjernskoblinger eller svejste pladesamlinger. Opnår lateral driftkontrol, der kan sammenlignes med støbte rammer til seismisk og vindmodstand.
- Hybride systemer — tyngdekraftsbelastninger båret af et enkelt leje, sidebelastninger håndteret af en separat forskydningsvæg eller momentramme. Den mest almindelige tilgang til mellemhuse og præfabrikerede bygninger til blandet brug på 5 til 15 etager.
Især kvaliteten af fugede forbindelser afhænger i høj grad af valget og placeringen af præfabrikerede betontilbehør. En fuget muffekobling - bruges til at splejse to armeringsjernslængder på tværs af en samling - skal justeres inden for ±1/8 tomme, for at stangen kan komme rent ind under opstilling. Enhver fejljustering, der opdages på stedet, kræver typisk kostbar udbedring, der involverer mekaniske ankre eller epoxyinjektion, som begge reducerer forbindelsens duktilitet sammenlignet med den oprindelige designhensigt.
±1/8" Max koblingsforskydningstolerance
4:1 Minimum sikkerhedsfaktor for løfteanker
28 dage Hærdning på stedet vs. 18-24 timers præfabrikation
8.000 psi Typisk præfabrikeret HPC trykstyrke
Fordele ved tidsplan: Hvordan præfabrikerede betonkonstruktioner komprimerer projekttidslinjer
Det mest overbevisende argument for præfabrikerede betonkonstruktioner på kommercielle og infrastrukturprojekter er tidsplankompression. Fremstilling af elementer sker parallelt med forberedelse af byggepladsen - mens fundamentet udgraves og støbes, producerer det præfabrikerede anlæg samtidig den strukturelle ramme. Dette overlap sparer typisk 4 til 8 uger på et mellemstort projekt sammenlignet med en sekventiel cast-in-place tidsplan.
Uge 1–4: Design- og butikstegningsgodkendelse
Ingeniør af rekord og præfabrikeret ingeniør af rekord samarbejder om forbindelsesdetaljer, indlejringssteder og tidsplaner for præfabrikeret betontilbehør. Hvert tilbehør er tegnet, dimensioneret og specificeret i butikstegningerne, før en enkelt form samles.
Uge 5–12: Planteproduktion
Fuld produktion kører. Et mellemstort præfabrikeret anlæg, der støber 500 til 800 kubikmeter om ugen, kan producere den strukturelle ramme til et 200.000 kvadratmeter stort lager på 6 til 8 uger. Elementer er serienummereret og sekventeret til levering.
Uge 8-14: Site Foundations (parallel)
Mens anlægsproduktionen kører, støber besætningen på stedet fodfæste, gradere bjælker og søjlemoler. Ankerboltskabeloner, der stammer fra de præfabrikerede butikstegninger, sikrer, at søjlebundplader og studsforbindelser flugter, når elementer ankommer.
Uge 13–18: Erektion
Et velorganiseret montagemandskab med en 150-tons bæltekran kan indstille 20 til 40 hovedelementer om dagen. En fem-etagers parkeringsstruktur på 1.200 pladser kan være strukturelt færdig på 10 til 14 arbejdsdage af krantid — en hastighed, der er umulig at nærme sig med støbte metoder.
Uge 18-22: Fugning, svejsning og efterbehandling
Feltpersonale færdiggør fugede forbindelser, feltsvejsninger ved indstøbningsplader, fugemasser og enhver arkitektonisk efterbehandling. Konstruktionen er helt lukket og vejrtæt langt tidligere end tilsvarende stedstøbt konstruktion.
Præfabrikerede betonkonstruktioner vs. støbt på stedet: En direkte sammenligning
Valget mellem præfabrikeret og pladsstøbt beton er aldrig enkelt, men den følgende sammenligning dækker de dimensioner, der er vigtigst for ejere, entreprenører og bygningsingeniører, der træffer den beslutning.
| Dimension | Præfabrikeret Beton | Pladsstøbt beton |
|---|---|---|
| Kompressionsstyrke | 5.000–12.000 psi typisk | 3.000–5.000 psi typisk |
| Dimensionstolerance | ±1/8 til ±1/4 tomme | ±1/4 til ±3/4 tomme |
| Tidsplan (strukturel ramme, 200k sf lager) | 10-14 dages erektion | 8–14 ugers formning/hældning |
| Vejrafhængighed | Lav - hærdning udført i anlæg | Høj — koldt og varmt vejr kræver beskyttelse |
| Designfleksibilitet | Repeterende geometri optimal; brugerdefinerede former muligt til premium | Høj fleksibilitet til kompleks, buet eller uregelmæssig geometri |
| Site Labor | Lav - primært kran- og tilslutningsmandskab | Høj — formning, placering, efterbehandling, stripning |
| Kvalitetskontrol | PCI-fabrikscertificering, daglig QC-test | Afhængig af markforhold og inspektørens tilstedeværelse |
Forspændt præstøbt beton: Sådan fungerer forspænding og efterspænding
Kombinationen af forspænding og præfabrikeret beton er et af de mest kraftfulde værktøjer inden for konstruktionsteknik. Ved at forkomprimere betonen, før driftsbelastninger påføres, kan ingeniører effektivt eliminere trækrevner - den primære form for betonforringelse - og opnå spændvidder, der ville være strukturelt umulige eller økonomisk upraktiske med konventionelt forstærkede sektioner.
Forspænding: Standard Precast Approach
I forspændt præfabrikeret beton strækkes højstyrke ståltråde mellem anslag i enderne af støbebedet, før beton lægges. Trådene - typisk Grade 270 lav-afslapning, 0,5 eller 0,6 tommer i diameter - er jacket til ca. 70 % af den ultimative trækstyrke eller ca. 189.000 psi . Derefter anbringes beton omkring de spændte tråde. Når betonen når tilstrækkelig styrke, frigøres trådene, og forkomprimeringen overføres til elementet ved binding. Dette er den metode, der bruges til at fremstille hulkerneplanker, dobbelt-T-stykker, brodragere og forspændte vægpaneler i stort set alle præfabrikerede fabrikker i verden.
Efterspænding i præfabrikerede elementer

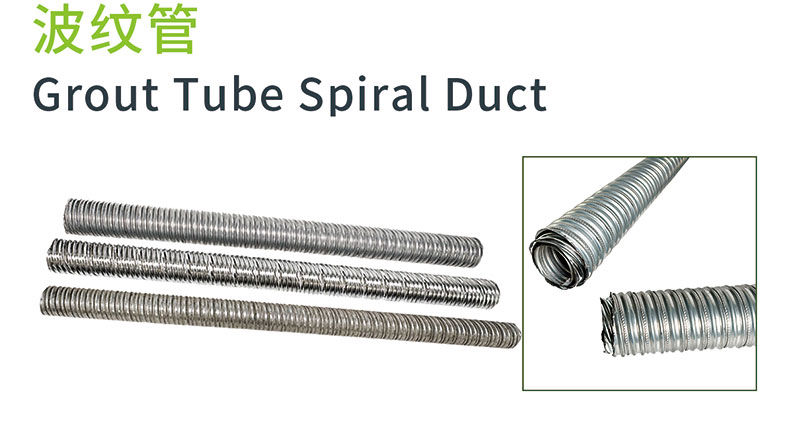

Efterspændingsbeslag - kanaler, ankre, koblinger og trompetplader - repræsenterer en specialiseret kategori af præfabrikerede betontilbehør, der bruges, når forspænding skal påføres, efter at elementet er blevet rejst, eller når elementer fra flere præfabrikerede segmenter skal sammenføjes i en kontinuerlig strukturel enhed. Segmentel brokonstruktion bruger for eksempel præfabrikerede segmenter, der typisk er 8 til 12 fod lange, som samles og derefter efterspændes til kontinuerlige dragere på 200 til 400 fod. Hver efterspændingssene kan bære 300 til 1.500 kip forspændingskraft afhængig af strengantal og geometri.
Langsigtede forspændingstab
Ingeniører skal tage højde for forspændingstab, når de dimensionerer strenge og specificerer den indledende donkraftbelastning. De vigtigste kilder til tab i løbet af levetiden af et forspændt element er:
- Elastisk afkortning — øjeblikkeligt tab ved strengfrigivelse, typisk 6 til 8 % af den indledende forspænding for forspændte elementer
- Kryb — tidsafhængig deformation under vedvarende belastning, der tegner sig for 5 til 12 % af den effektive forspænding over en 50-årig levetid
- Krympning — volumetrisk reduktion, efterhånden som beton tørrer, hvilket bidrager med 4 til 8 % yderligere tab
- Stål afslapning — gradvist tab af strengspænding ved konstant belastning, ca. 2 % for streng med lav afslapning over 50 år
Totale langsigtede tab varierer typisk fra 15 til 25 % af den oprindelige donkraft. Dette betyder, at en streng, der er donkraftet til 33.000 lbs, skal designes til at bære en effektiv forspænding på 25.000 til 28.000 lbs gennem hele designets levetid - og sektionsdesignet skal tage højde for den reducerede forkomprimering ved beregning af revnemomenter og afbøjninger.
Seismisk design af præfabrikerede betonkonstruktioner
Opførslen af præfabrikerede betonkonstruktioner under seismisk belastning er blevet undersøgt intensivt siden San Fernando-jordskælvet i 1971 og Northridge-jordskælvet i 1994 afslørede svagheder i tidlige præfabrikerede parkeringsstrukturer. Ingeniørsamfundet reagerede med store fremskridt inden for forbindelsesdesign, diafragmadetaljering og seismiske testprogrammer - især forskningsprogrammet PRESSS (PREcast Seismic Structural Systems), der løb fra 1991 til 2001.
PRESSS-programmet demonstrerede, at korrekt detaljerede præfabrikerede systemer kan matche eller overstige duktiliteten af støbte betonrammer. Det fugede vægsystem udviklet i PRESSS brugte ubundet efterspænding gennem præfabrikerede forskydningsvægpaneler for at give selvcentrerende adfærd — bygningen gynger ved væg-til-fundament-grænsefladen under seismisk belastning, men vender tilbage til lod, når jordskælvet stopper, med minimal resterende drift. En fuld fem-etagers præfabrikeret struktur blev testet ved 60 % af fuld skala på UC San Diego Structural Laboratory og demonstrerede resterende drift på mindre end 0,1 % efter test ved jordskælvsbevægelser på designniveau.
De nuværende ASCE 7- og ACI 318-bestemmelser tillader præfabrikerede betonkonstruktioner i seismisk designkategori D (højseismisk), forudsat at forbindelser og membraner er detaljerede for at overholde den duktile præfabrikerede specielle momentramme eller præfabrikerede specielle forskydningsvægsystemer. Nøglekrav omfatter:
- Fugede muffeforbindelser skal demonstrere 125 % af stangens flydespænding i træktest før brug i byggeriet
- Præfabrikerede membranforbindelser skal designes ved hjælp af Diaphragm Seismic Design Method (DSDM) med kraftforstærkningsfaktorer på 1,0 til 1,5 afhængig af membranklassificering
- Korde- og kollektorforbindelser langs membrankanterne bærer forstærkede membrankræfter, der ofte styrer dimensioneringen af præfabrikerede betontilbehør ved panel-til-panel samlinger
- Alt præfabrikeret betontilbehør i det seismiske kraftmodstandsdygtige system skal være designet til de forventede materialestyrker og overstyrkefaktoren omega-nul specificeret i ASCE 7 Tabel 12.2-1
Almindelige fejl i præfabrikerede betontilbehørsspecifikationer og hvordan man undgår dem
Erfarne præfabrikerede ingeniører og entreprenører identificerer konsekvent de samme kategorier af fejl på projekter, der resulterer i feltproblemer, udbedringsomkostninger eller forsinkelser i tidsplanen. De fleste af dem kan spores tilbage til tilbehørsspecifikationer og koordineringsbeslutninger, der er truffet under design - længe før beton nogensinde bliver hældt.
01
Angivelse af tilbehør uden at kontrollere betondæksel
En almindelig fejl er at specificere et løfteanker, der ved sin nødvendige indstøbningsdybde er i konflikt med forstærkningsburet eller efterspændingskanalen. Minimumsbetondækning over alt præfabrikeret betontilbehør skal opretholdes ved det specificerede minimum - typisk 1 tomme for formede overflader i indvendig eksponering og op til 2 tommer i korrosive eller marine miljøer. Kontroller tilbehørsdimensioner i forhold til armeringsjernslayoutet i 3D BIM, før du udsteder butikstegninger til godkendelse.
02
Brug af inkompatibel hardware fra forskellige leverandører
Løftesystemer - anker plus løftekobling - er designet som matchede par. Brug af en kobling fra leverandør A med et anker fra leverandør B annullerer belastningsværdien af begge komponenter. Alle præfabrikerede betontilbehørsspecifikationer bør kræve, at løftesystemer er matchede sæt fra en enkelt producent , med belastningstestdokumentation leveret til projektregistret.
03
Udeladelse af korrosionsbeskyttelse i projektspecifikationen
Indstøbningsplader og svejseplader specificeret som almindeligt A36-stål vil korrodere hurtigt i enhver udsat eller udvendig anvendelse. Varmgalvanisering til ASTM A123 tilføjer 30 til 50 års korrosionslevetid ved typisk udendørs eksponering. I marine stænkzoner skal du specificere Type 316 rustfrit stål eller epoxybelagt hardware med en dokumenteret kvalitetssikringsproces for belægningskontinuitet.
04
Manglende koordinering af brugsmanchetter med strukturelle elementer
Elektrisk ledning, VVS-manchetter og mekaniske gennemføringer indlejret som præfabrikeret betontilbehør skal koordineres med konstruktionsingeniøren før godkendelse af butikstegningen. En 6-tommers åbning gennem nettet af et forspændt dobbelt-T-stykke skal analyseres for forskydningsreduktion; en ukoordineret gennemtrængning opdaget efter elementer er støbt kræver typisk dyre udvendige forstærkningsremme eller elementudskiftning.
05
Springer over et tørløbs-erektionstjek
På komplekse præfabrikerede strukturer - især dem med momentforbindelser, der kræver feltsvejsede indstøbningsplader - fanger en tørløbsgennemgang af tilbehørslayoutet i forhold til den strukturelle model tilpasningskonflikter, før opførelsen begynder. At opdage en 1-tommers forskydning mellem to svejseplader på jorden koster minutter; At opdage det 50 fod i luften koster dage og betydelige udgifter til efterarbejde.
06
Der tages ikke højde for afisoleringsstyrken ved valg af ankre
Løfteankre skal vurderes i forhold til betonstyrken på tidspunktet for afisolering - ikke 28-dages designstyrke. Hvis et element fjernes efter 16 timer, kan betonstyrken kun være 2.500 til 3.000 psi. Ankerkapacitetstabeller skal indtastes ved den faktiske afisoleringsstyrke, og betongennembrudskapaciteten reduceres tilsvarende. Mange løfteankerfejl opstår netop fordi den angivne ankerkapacitet blev beregnet til 5.000 psi, mens elementet blev strippet efter 18 timer med beton på kun 2.200 psi.
Bæredygtighed i præfabrikerede betonkonstruktioner
Bæredygtighedsprofilen for præfabrikerede betonkonstruktioner er blevet væsentligt forbedret i løbet af de sidste to årtier, drevet af både regulatorisk pres og ægte innovation i materialer og produktionsmetoder.
Supplerende cementholdige materialer (SCM'er)
Flyveaske, slaggecement og silica-røg - samlet kaldet supplerende cementholdige materialer - kan erstatte 20 til 50% af portlandcement i præfabrikerede betonblandinger uden at gå på kompromis med styrke eller holdbarhed. Da cementproduktion tegner sig for cirka 8 % af de globale CO₂-emissioner, en præfabrikeret blanding med 35 % slaggeerstatning reducerer betonens inkorporerede kulstof med ca. 25 til 30 % sammenlignet med en 100 % portlandcementbaseline, samtidig med at langtidsholdbarheden forbedres gennem reduceret permeabilitet.
Reduceret materialespild
Fabriksproduktion af præfabrikerede elementer genererer betonspild på mindre end 2% af den samlede batchvolumen, sammenlignet med 8 til 12% spild på typiske byggestøbte projekter, hvor overbestilling og spild er almindelige. Genbrug af stålform - en enkelt præfabrikeret form kan producere 300 til 1.000 identiske elementer i løbet af dens levetid - eliminerer tømmerspild forbundet med støbte formesystemer.
Termisk masse og energiydelse
Præfabrikerede betonvægpaneler, især isolerede sandwichpaneler, giver en betydelig termisk masse, der udjævner daglige temperatursvingninger i bygningsinteriør. Et 6-tommers isoleret præfabrikeret sandwichpanel med en kontinuerlig 2-tommer EPS-kerne opnår ca. R-13 i midten af panelet — konkurrencedygtig med en stålstolpevægsamling — samtidig med at den giver de strukturelle og brandmodstandsdygtige funktioner, som en stolpevæg ikke kan matche uden yderligere systemer.
Overvejelser om end-of-life
Præfabrikerede betonelementer kan dekonstrueres i stedet for at rives ned, når strukturer til sidst demonteres, fordi de diskrete boltede og svejsede forbindelser, der bruges i præfabrikerede rammer - inklusive alt det præfabrikerede betontilbehør, der danner disse forbindelser - kan boltes af eller flammeskæres. Genvundne præfabrikerede elementer er blevet genbrugt i sekundære strukturer såsom støttemure, lydmure og midlertidige byggefaciliteter. Når knusning er uundgåelig, er genanvendt betontilslag fra præfabrikeret nedrivning rent, konsekvent sorteret og velegnet til vejbase, dræntilslag og strukturelt fyld.
Kvalitetssikring af præfabrikerede betonkonstruktioner og tilbehør
Kvalitetskontrolmiljøet i et PCI-certificeret præfabrikat er væsentligt mere stringent, end hvad der er muligt på de fleste byggepladser. At forstå, hvad der sker under anlægs-QC, hjælper ejere, ingeniører og entreprenører med at sætte passende forventninger til, hvad anlægget kan og ikke kan garantere - og hvor markkvalitetskontrollen skal tage fat.
In-Plant QC: Hvad bliver kontrolleret på hvert trin
- Indgående materialer — Cement, tilslag, tilsætningsstoffer og præfabrikerede betontilbehør kræver alle indgående inspektion og gennemgang af møllecertificering. Løfteankre fra hver batch er typisk prøvetestet ved 150 % af den nominelle arbejdsbelastning før accept.
- Formular opsætning — Dimensionel verifikation af formgeometri og tilbehørsplacering, før betonen batches. Afvigelser, der er større end værdierne i PCI-tolerancetabellen for den pågældende elementtype, kræver korrektion, før hældningen fortsætter.
- Frisk beton — Slump, luftindhold, enhedsvægt og temperatur testes ved udledningspunktet for hver betonbatch. Cylinderprøver støbes til 1-dages, 7-dages og 28-dages trykstyrketestning.
- Færdige elementer — Alt præfabrikeret betontilbehør placeres og måles efter afisolering. Defekter i overfladefinish dokumenteres, repareres i henhold til en godkendt reparationsprocedure og efterses, før elementet frigives til værftet.
Tredjepartsinspektion under erektion
Feltinspektion af præfabrikeret opstilling fokuserer på fire primære emner: forberedelse af lejesæder og placering af lejepuder, påføring af fugemasse og ikke-krympende fugemasse i forbindelseslommer, feltsvejsninger ved indstøbningspladeforbindelser og montering af fugemasse. Feltsvejseinspektion kræver en CWI (Certified Welding Inspector) og visuel inspektion plus ultralydstest for fuld penetration svejsninger i de primære strukturelle forbindelser. Placering af lejepuder er ofte underinspiceret og underspecificeret på lavbudsprojekter; en forkert justeret eller manglende lejepude kan forårsage lokal knusning af betonkanten inden for dage efter påføring af belastning.
