Affaset kantbeton: Teknikker, værktøj og magnetiske affasningslister

Hvad er Chamfered Edge Concrete, og hvorfor det betyder noget

Affaset kantbeton refererer til betonelementer - vægge, søjler, plader, bjælker og præfabrikerede paneler - hvor det skarpe 90-graders hjørne er blevet erstattet med en vinklet eller skrå flade, typisk skåret i 45 grader. Resultatet er en ren diagonal overflade, der løber langs kanten. Dette er ikke rent kosmetisk. En affaset kant reducerer spændingskoncentrationen ved hjørner med op til 30 % sammenlignet med firkantede kanter , hvilket betyder færre spåner, revner og afskallede hjørner i løbet af strukturens levetid.

Ud over den strukturelle ydeevne tjener affasede kanter en kritisk sikkerhedsfunktion. Udsatte firkantede betonhjørner er berygtede for at forårsage snit og slid - en ægte fare i lagerbygninger, parkeringskonstruktioner, offentlige bygninger og infrastrukturprojekter. Et skrå hjørne sløver den risiko med det samme. I arkitektonisk arbejde skaber den vinklede afsløring også skyggelinjer, der tilføjer visuel dybde og sofistikering til en ellers flad overflade.

Den mest almindelige affasningsstørrelse i almindelig konstruktion er en 20 mm × 20 mm (¾ tomme) 45 graders skråkant , selvom arkitektoniske projekter ofte bruger 10 mm, 15 mm, 25 mm eller brugerdefinerede profiler. Præfabrikerede betonproducenter specificerer ofte dybere affasninger - 30 mm eller 40 mm - for at skabe stærkere visuel artikulation mellem panelerne.

Hvordan affasede kanter dannes i beton

Der er to grundlæggende tilgange til at skabe en affaset kant på beton: formning af affasningen før udstøbningen ved hjælp af affasningsstrimler placeret inde i forskallingen, eller skæring og slibning af affasningen, efter at betonen er hærdet. Pre-pour formning er langt den mere almindelige og omkostningseffektive metode i professionelt byggeri.

Pre-Pour affasningsstrimler

Affasningslister - også kaldet affasningsindsatser eller kantindsatse - er trekantede stykker materiale, der er fastgjort inde i forskallingen ved hjørner, før beton støbes. Når formene er strippet, trækkes strimlen væk for at afsløre en perfekt skrå kant. Denne metode kræver ingen sekundære operationer og tilføjer minimal tid til formningsprocessen.

De tre mest almindelige affasningsmaterialer er skum (polyurethan eller polyethylen), PVC/plast og gummi. Hver har sin egen præstationsprofil. Skumstrimler er billige og fleksible, men tilbøjelige til at rives i stykker under formfjernelse, hvilket efterlader fragmenter bundet til betonoverfladen, som skal plukkes ud i hånden - en tidskrævende fejlkorrektionsproces. PVC-strimler er mere holdbare, men kræver mekanisk fastgørelse med søm, skruer eller klæbemiddel, hvilket tilføjer arbejdskraft og efterlader fastgørelseshuller i forskallingsfladen.

Skæring og slibning efter hældning

Når der kræves en affasning på hærdet beton, der ikke er formet med en affasningsstrimmel, anvender entreprenører vinkelslibere udstyret med diamantslibeskiver eller betonfræsere med affasning. Denne tilgang er betydeligt dyrere - udstyrsomkostninger, arbejdstid og støvhåndtering tæller alt sammen. A 15-meters løb af affaset kant dannet under hældning koster ca. 60-70 % mindre end den tilsvarende kant fremstillet ved efterhærdningsslibning . Efterstøbningsmetoder er typisk forbeholdt renoveringsarbejder eller rettelse af formfejl.

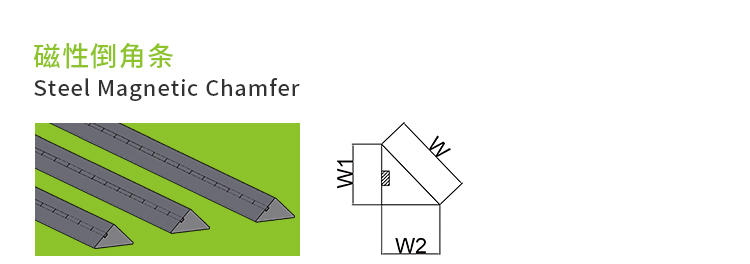

Magnetisk affasning Strips: Den professionelle standard for stålforskalling

I præfabrikeret betonproduktion og in-situ arbejde med stålforskalling er magnetiske affasningslister blevet den dominerende fastgørelsesløsning. En magnetisk affasningsstrimmel er en trekantet affaset indsats med en kontinuerlig ferrit- eller neodymmagnet indlejret langs bunden. Magneten holder strimlen fast mod stålformfladen uden skruer, søm, clips eller klæbemiddel. Positionering tager sekunder. Repositionering er lige så hurtig.

Magnetiske affasningsstrimler kan genbruges på tværs af hundredvis af støbecyklusser , hvilket gør deres højere enhedsomkostninger irrelevante, når de beregnes på basis af per-brug. En kvalitets magnetisk affasningsstrimmel i PVC eller gummi koster tre til fem gange mere end en engangsskumstrimmel, men hvis den overlever 300 hældninger - et rimeligt tal for en velholdt strimmel - er prisen pr. hældning en brøkdel af engangsalternativet.

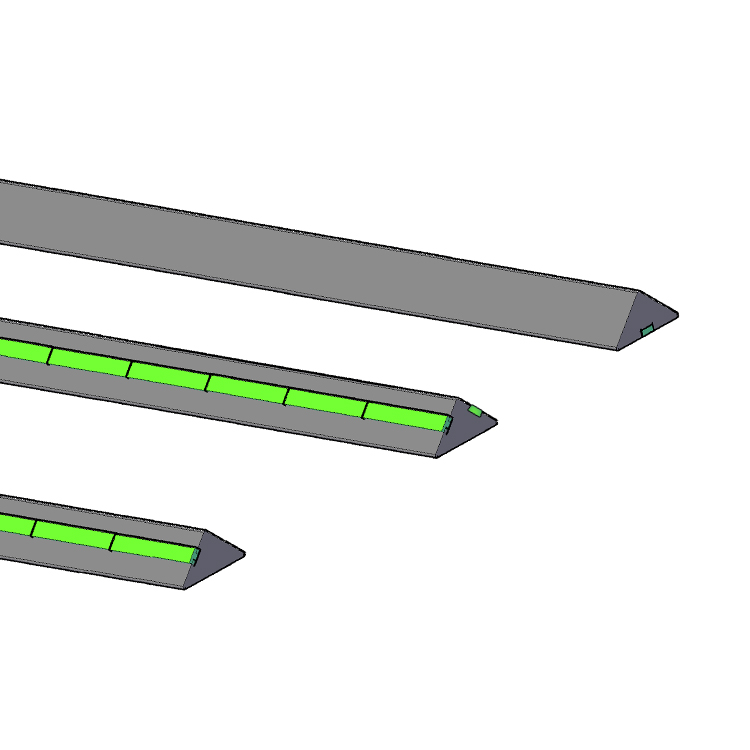

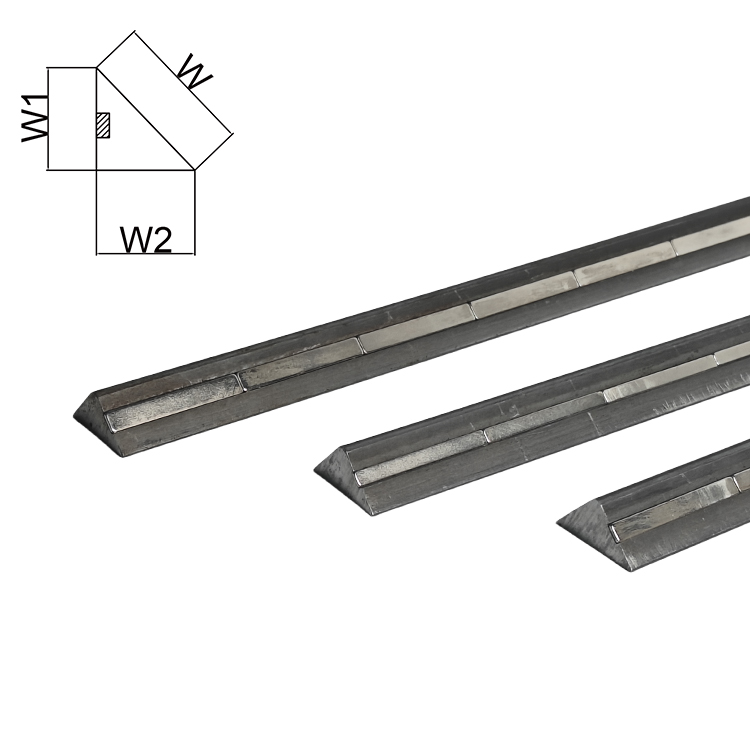

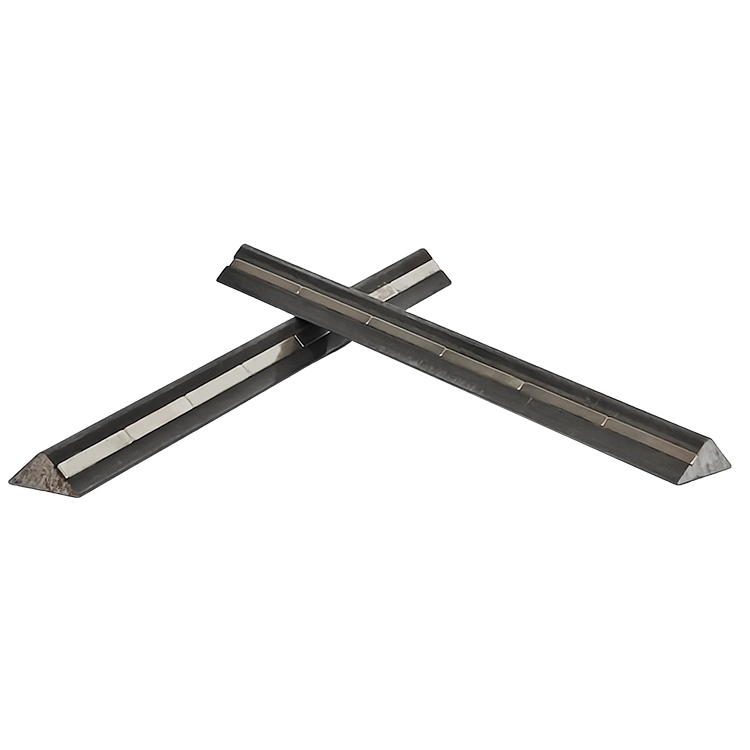

Sådan fungerer magnetiske affasningslister

Kroppen af en magnetisk affaset strimmel er typisk lavet af stiv PVC, fleksibel gummi eller en kombination af begge. Den trekantede profil sidder i hjørnet af stålformen, og den flade bundflade er i kontakt med ståloverfladen. Indlejrede magneter - sædvanligvis anbragt med 50 mm til 150 mm intervaller langs strimlen - genererer en holdekraft, der modstår både sideforskydning under betonvibrationer og lodret bevægelse under udstøbning. De fleste producenter producerer strimler i standardlængder på 1000 mm, 1500 mm og 2000 mm , med samlinger stødt sammen til længere løbeture.

Magnetspecifikationen har betydning. Ferritmagneter er omkostningseffektive og fungerer godt i standard produktionsmiljøer. Neodymium (sjælden jordarters) magneter giver betydeligt stærkere hold - vigtigt, når affasningslisten er placeret på lodrette eller overliggende formflader, eller når beton placeres med højenergi-interne vibratorer, der skaber et betydeligt sideværts tryk på forskallingsindsatser.

Kvalitet af overfladefinish

En af de klareste fordele ved magnetiske affasningslister i forhold til skumækvivalenter er overfladefinishkvalitet. Skum absorberer fugt og kan efterlade en ru, porøs tekstur på det affasede ansigt. PVC- og gummimagnetstrimler giver en tæt, glat finish på affasningen, der matcher eller overgår finishkvaliteten af ​​den tilstødende formede flade. For arkitektonisk beton - hvor overfladefejl er uacceptabel - er denne skelnen afgørende.

Sammenligning af affasningsbåndtyper: et praktisk overblik

Valget af den rigtige affasningsliste afhænger af forskallingstype, projektskala, nødvendige genbrugscyklusser og finishspecifikation. Tabellen nedenfor opsummerer de vigtigste afvejninger.

Standard affasningsstørrelser og hvornår de skal bruges hver

Fasningsmål er angivet som benlængden af det retvinklede trekantstværsnit. En "20 mm affasning" betyder, at begge ben på trekanten er 20 mm, hvilket giver en 28 mm diagonal flade ved 45 grader. Her er, hvordan størrelsesvalg typisk er knyttet til applikationstype:

• 10 mm × 10 mm: Lette boligarbejder, indvendige hjørner på vægge og søjler, hvor minimal afsløring ønskes. Anvendes ofte i boligbyggeri for at reducere risikoen for flisdannelse uden en tydelig visuel affasning.
• 15 mm × 15 mm: Generel kommerciel konstruktionsstandard for søjler, bjælker og vægkanter i kontor- og detailprojekter. Afbalancerer synlighed og praktisk.
• 20 mm × 20 mm: Den mest udbredte størrelse i civil- og konstruktionsbeton. Anvendes på broanlæg, støttemure, industrigulve og præfabrikerede elementer. Den 20 mm affasning er standardstørrelsen i de fleste nationale betonkoder når der ikke er angivet en bestemt størrelse.
• 25 mm × 25 mm: Infrastrukturarbejde, herunder tunneler, underføringer og tunge civile områder, hvor kanter udsættes for stødbelastning fra køretøjer eller maskiner.
• 30 mm × 30 mm og derover: Arkitektoniske præfabrikerede facader, blotlagte tilslagspaneler og karakteristiske strukturelle elementer, hvor skyggelinjen er en bevidst designfunktion. Anvendes også i aggressive miljøer (marin, kemisk eksponering), hvor en større affasning flytter hjørnet væk fra zonen med maksimal forringelse.

Ikke-standard profiler findes også. Nogle præfabrikerede producenter bruger en affasning i forholdet 1:2 eller 1:3 (en lav skråning i stedet for 45 grader) for at skabe en anden skyggelinjeeffekt. Magnetiske affasningslister er tilgængelige i disse tilpassede profiler fra specialforskallingsleverandører, selvom der gælder leveringstider og minimumsbestillingsmængder.

Korrekt installation af affasningslister: Almindelige fejl og hvordan man undgår dem

Forkert montering af affasningslister er en af de førende årsager til kantfejl i formstøbt beton. De resulterende reparationer - slibning, lapning, epoxyfyldning - koster langt mere i tid og materialer end at få installationen rigtigt i første omgang. Følgende er de hyppigste fejl set på stedet.

Gab mellem strimmel og formflade

Selv et mellemrum på 1-2 mm mellem bunden af affasningsstrimlen og formfladen tillader cementpasta at bløde nedenunder under vibration. Resultatet er en finne af hærdet pasta langs kanten af ​​affasningen, som skal flises væk - hvilket beskadiger den friske beton i processen. For magnetiske affasede strimler er dette mellemrum typisk forårsaget af en magnet, der har mistet holdestyrken eller snavs mellem strimlen og stålformen. Rengør formfladen med en stålbørste, før du placerer strimler, og kontroller, at hver sektion klikker fast mod stålet uden at vippes.

Fejljusterede samlinger mellem strimmelsektioner

Hvor to affasningsstrimmelsektioner mødes ende-til-ende, skaber enhver forskydning - selv 0,5 mm - et synligt trin i den færdige affasede kant. For magnetiske affasningsstrimler er det ligetil at støde enderne sammen, fordi magneterne holder position uden drift. For sømmede PVC-strimler kræver samlingsjustering mere omhu. Brug en lige kant, når du placerer sektioner, og påfør et lille stykke tape på tværs af samlingen, før du hælder for at forhindre pastainfiltration.

Utilstrækkelig frigivelsesmiddel

Affasningsstrimler - især PVC- og gummityper - skal belægges med formslipolie før hver påfyldning. At springe dette trin over betyder, at strimlen binder sig til betonoverfladen og river bidder af affasningsfladen væk under stripning. Påfør et tyndt, jævnt lag slipmiddel på affasningsstrimlens overflade med en børste eller rulle, ikke en sprøjtepistol — Spraypåføring har en tendens til at overse indvendige hjørner og efterlade pools på vandrette overflader, der forårsager overfladepletter.

Strimmelforskydning under vibration

Indvendige betonvibratorer skaber et betydeligt sideværts tryk på alt i forskallingen. Skumstrimler, der kun holdes af klæbemiddel, kan migrere adskillige millimeter under vibration, hvilket producerer en bølget eller forkert justeret affasning. Magnetiske affasningsstrimler modstår denne forskydning effektivt, når magnetholdekraften er tilpasset formorienteringen og vibratorudgangen. Til højfrekvente vibrationer (over 12.000 rpm) foretrækkes neodymmagnetstrimler frem for ferritmagnetiske strimler, som muligvis ikke giver tilstrækkelig holdekraft på lodrette flader.

Anvendelser i præfabrikeret betonproduktion

Produktion af præfabrikeret beton er det sted, hvor magnetiske affasningslister er mest brugt. Præfabrikerede faciliteter betjener typisk stålpaller eller bordformer, der omkonfigureres flere gange dagligt. I dette miljø omsættes hastigheden og letheden ved at flytte magnetiske affasningsstrimler direkte til produktionskapacitet. En besætning, der tidligere brugte 20 minutter på at sømme skumaffasningsstrimler pr. form, kan placere og placere magnetiske affasningsstrimler til den samme form på under 5 minutter.

Præfabrikerede elementer, der rutinemæssigt inkorporerer affasede kanter, omfatter:

• Søjler og søjlebaser til etagekonstruktioner
• Vægpaneler til bolig-, erhvervs- og industribygninger
• Trappestrenge og individuelle trappetrin
• Brobjælker (I-bjælker, U-bjælker, kassedragere)
• Tunnelbeklædningssegmenter, hvor affasede kanter hjælper ringsamlingen og pakningssæderne
• Støttemursklodser og støjskærme
• Arkitektoniske beklædningspaneler, hvor skyggelinjen er et designelement

Specifikt i tunnelsegmentproduktion tjener affasede kanter et strukturelt formål ud over æstetik. Affasningen skaber en forsænket rille, når to segmenter er placeret ved siden af ​​hinanden, og denne rille kan fyldes med fugemasse eller fugemasse for at give en sekundær vandtætning. De fleste tunnelsegmentspecifikationer kræver mindst 20 mm × 20 mm affasning på alle langsgående og periferiske samlinger netop af denne grund.

Affasede kanter og holdbarhed af beton

Holdbarhedsargumentet for affasede kanter understøttes godt af praktisk observation og materialevidenskab. Skarpe 90-graders betonhjørner er i sagens natur sårbare, fordi betonen i hjørnets spids er understøttet på kun to flader i stedet for tre. Når det udsættes for stød, termisk cykling eller forstærkningskorrosion, har dette dårligt understøttede hjørne en tendens til at revne først.

Termisk cykling er særligt aggressiv i udsatte hjørner. Beton udvider sig og trækker sig sammen med temperaturændringer. Hjørnet er det punkt, hvor to overflader mødes ved maksimal eksponeringsvinkel, hvilket skaber tovejs termisk stress. Over flere års udendørs eksponering forårsager denne cykliske stress mikrorevner, der udvikler sig til synlig afskalning. Undersøgelser af parkeringsstruktursøjler viser, at affasede kanter reducerer forekomsten af hjørneafskalning med 40-60 % over en 20-årig serviceperiode sammenlignet med tilsvarende skarpkantede søjler i samme miljø.

I armeret beton er dækningsdybden ved et skarpt hjørne geometrisk mindre end den nominelle dækning målt vinkelret på en flad flade. Et 30 mm dæksel på en flad vægflade kan reduceres til effektivt 21 mm ved et firkantet hjørne, når det måles til nærmeste armeringsjern. Affasning af hjørnet flytter fysisk den udsatte overflade væk fra armeringsjernet, hvilket genopretter en effektiv dækning. Dette er grunden til, at mange holdbarhedsfokuserede betonkoder - inklusive BS EN 13670 i Europa - eksplicit kræver affasede kanter på konstruktionsbeton i eksponeringsklasserne XC3, XC4, XD2 og derover.

Valg af den rigtige magnetiske affasningsliste til dit projekt

Ikke alle magnetiske affasningslister yder ens. Følgende faktorer bør vejlede specifikationer og købsbeslutninger for præfabrikerede og in-situ stålforskallingsapplikationer.

Magnettype og holdekraft

Til vandret støbning (strimlen sidder på et fladt stålbord) er ferritmagneter med en holdekraft på 10–15 N pr. magnet generelt tilstrækkelige. For lodrette formflader eller for former, der bruges med højenergivibrationer, specificeres neodymmagnetiske affasningsstrimler med holdekræfter på 25-50 N pr. magnet. Nogle producenter udgiver data om aftrækskraft pr. meter strimmel - en nyttig sammenlignende metrik. Kig efter et minimum af 150 N pr. meter strimmel til lodrette fladepåføringer .

Kropsmateriale: PVC vs gummi

PVC magnetiske affasningslister er hårdere og mere formstabile, hvilket gør dem velegnede til applikationer, der kræver meget præcis kantgeometri - f.eks. arkitektonisk præfabrikat. Magnetiske affasningsstrimler af gummi er mere fleksible, så de kan følge små kurver eller overflader, der ikke er flade, uden at efterlade huller. Gummi har også en tendens til at frigive mere rent fra betonfladen under afisolering, hvilket reducerer risikoen for overfladeskader. Til produktion af store mængder leverer magnetiske affasningsstrimler af gummi ofte bedre strimmellevetid, fordi deres fleksibilitet reducerer belastningen på magnet-legeme-grænsefladen under formfjernelse.

Temperaturmodstand

Præfabrikerede fabrikker bruger ofte damphærdning for at fremskynde styrkeforøgelsen. Standard ferritmagnetstyrke påvirkes ikke væsentligt af damphærdningstemperaturer (typisk 50-70°C). Men neodymmagneter begynder at miste permanent magnetisering over ca. 80°C , hvilket betyder, at de er uegnede til højtemperatur-accelererede hærdningscyklusser, uden at producenten bekræfter en højtemperaturklassificeret kvalitet. Angiv dette krav udtrykkeligt ved bestilling af magnetiske affasningslister til damphærdet præfabrikat.

Hjørne- og Endestykker

Gode magnetiske affasningslister inkluderer specialfremstillede hjørnestykker - 90-graders indvendige og udvendige hjørner - der gør det muligt for affasningen at vikle rundt om søjlehjørner uden at skåret grimme geringssamlinger på stedet. Disse hjørnestykker bør specificeres som en del af systemet i stedet for at være fremstillet af afskårne længder, da samlinger, der er skåret på stedet, er en almindelig kilde til pastalækage og kantfejl.

Affaset kantbeton i arkitektoniske og designmæssige sammenhænge

I arkitektonisk beton - nogle gange kaldet fair-faced beton eller béton brut - er den affasede kant et bevidst æstetisk værktøj lige så meget som et praktisk. Skyggelinjen skabt af en affaset strimmel artikulerer overfladen, definerer elementets geometri og giver massebetonformer en raffineret, udformet kvalitet, som glatte firkantede kanter mangler.

Arkitekter, der arbejder i traditionen med eksponeret beton - fra Le Corbusiers Unité d'Habitation til nutidige Tadao Ando-projekter - har brugt affasede linjer til at kontrollere, hvordan lys læser hen over betonoverflader. A 25 mm affasning skaber en skyggelinje på cirka 35 mm bred under rivende lysforhold, hvilket er tilstrækkeligt til at registrere tydeligt i dagslys på en facade. En 10 mm affasning aflæses som en fin linje, mere subtil og passende til indvendige overflader, hvor lysniveauer og synsafstande er forskellige.

For arkitektonisk præfabrikation er konsistensen af ​​affasningsdybde og -position på tværs af hundreder eller tusinder af identiske paneler afgørende. Enhver variation i strimmelpositionen giver en synlig fejljustering, når paneler installeres. Magnetiske affasningsstrimler, ved at tillade hurtig og repeterbar positionering til referencemærker på stålformen, gør denne konsistens opnåelig i produktionsskala på en måde, så sømmede eller limede strimler simpelthen ikke kan matche pålideligt.

Nogle arkitekter specificerer farvede affasede strimler - typisk et PVC-legeme med integreret pigment - for at skabe en bevidst farvekontrast ved affasningen. Dette er en usædvanlig, men effektiv teknik til at skabe stærk visuel artikulation i store panelfacader. Standard magnetiske affasningslister fås i grå, sort og lejlighedsvis hvid fra større leverandører, med brugerdefinerede farver tilgængelige på bestilling.

Vedligeholdelse og genbrug af magnetiske affasningsstrimler

For at opnå den maksimale levetid fra magnetiske affasningslister er en konsekvent vedligeholdelsesrutine nødvendig. Strimler, der blot smides i en skraldespand mellem hældninger, ophober betonrester, lider af magnetskader og udvikler overfladeridser, der overføres til betonfinishen.

1. Rengør umiddelbart efter stripning. Betonrester på strimmelfladen er let at fjerne, når de er friske og ekstremt svære, når de er hærdet. Brug en plastikskraber - ikke et metalværktøj, som ridser PVC- eller gummilegemet - og skyl med vand.
2. Undersøg magnetarrayet. Kør en stålplade langs bunden af ​​strimlen efter rengøring. Enhver sektion, der ikke holder fast, indikerer en defekt eller forskudt magnet. Individuelle magnetfejl kan nogle gange repareres af leverandøren; strimler med flere magnetfejl bør trækkes tilbage.
3. Opbevares vandret. At stable strimler lodret eller læne dem mod vægge forårsager langvarig vridning, især i PVC-strimler. Opbevar fladt i mærkede stativer organiseret efter profilstørrelse.
4. Påfør slipmiddel før hver hældning. Selv efter rengøring påføres et nyt lag slipmiddel på både den trekantede flade af strimlen og den bundflade, der er i kontakt med stålformen. Dette beskytter både strimmeloverfladen og gør formstripping lettere.
5. Log brugscyklusser. I højvolumen præfabrikerede faciliteter tillader sporing af antallet af hældninger pr. strimmelsæt proaktiv udskiftning, før overfladenedbrydning begynder at påvirke den færdige betonkvalitet. De fleste producenter anbefaler at udskifte strimler ved 80 % af deres nominelle genbrugscyklus i stedet for at vente på synlig fiasko.

Omkostningsanalyse: Magnetiske affasningsstrimler vs. traditionelle metoder

En realistisk omkostningssammenligning skal tage højde for materialeomkostninger, arbejdstid til installation og fjernelse, hyppighed af udskiftning af strimler og eventuelle ekstraomkostninger for defektreparation. Følgende eksempel bruger et hypotetisk præfabrikeret produktionsanlæg, der støber 50 søjleelementer om ugen, der hver kræver 12 lineære meter 20 mm affasningsbånd.

Tallene ovenfor gør det klart de højere enhedsomkostninger for magnetiske affasningsbånd opvejes helt af arbejdsbesparelser inden for det første produktionsår . De løbende årlige besparelser fra reduceret arbejdskraft og fejlreparation er betydelige. For et anlæg, der producerer 50 elementer om ugen, kan skift fra skum til magnetiske affasningsstrimler realistisk spare over 15.000 USD årligt i direkte omkostninger - før det tager højde for forbedret kvalitet og reducerede kundeafvisningsrater.

Kode- og specifikationskrav for affasede kanter

Affasede kanter er ikke altid valgfrie. Adskillige udbredte koder og specifikationer stiller affasningskrav til konstruktionsbeton.

• ACI 301 (USA): Kræver, at alle udsatte hjørner af formet beton får en affasning eller radius, medmindre andet er angivet. Standard affasningsstørrelse, hvor den ikke er angivet, er ¾ tomme (ca. 19 mm).
• BS EN 13670 (Europa): Specificerer affasningskrav til beton i eksponeringsklasser XC3 og derover, med minimum 15 mm affasning på alle udsatte strukturelle kanter i moderate til svære miljøer.
• AS 3610 (Australien): Forskallingsstandard, der kræver affasningslister eller tilsvarende ved alle udvendige arris-hjørner, medmindre designtegningerne specifikt tillader firkantede kanter.
• ASSHTO LRFD Bridge Design (USA): Kræver mindst 25 mm affasning på alle udsatte kanter af brobeton under XS- og XD-eksponeringsforhold.
• CIRIA C660 / C766 (UK): Vejledende dokumenter for tidlig alders termisk revnedannelse i beton anbefaler affasede kanter for at reducere spændingskoncentrationseffekter ved formhjørner - en faktor i tidlig termisk revnedannelse.

Når du gennemgår projektspecifikationer, skal du kontrollere både strukturtegningerne og projektspecifikationsafsnittene for formkrav. Det er ikke usædvanligt, at krav til affasning fremgår af specifikationen, men ikke er dimensioneret på tegningerne, hvilket efterlader entreprenøren at bekræfte den påtænkte størrelse med konstruktøren inden bestilling af formningsmaterialer.
